氣動鉗盤式制動器
所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
二、使用條件
環境溫度：-40℃~ 60℃；
工作氣壓：5-7bar;

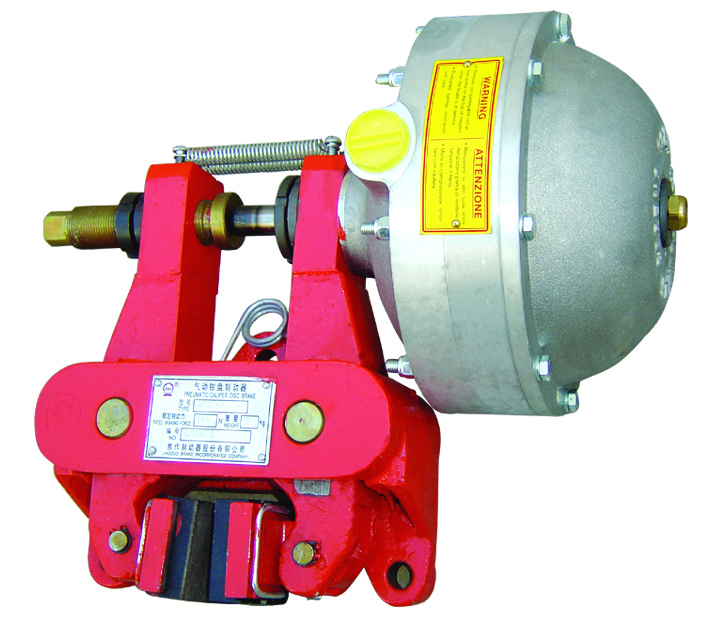

安裝方式：水平安裝。氣動鉗盤式制動器QP30-D
氣動鉗盤式制動架和氣缸兩大部門組成（見結構示意圖）。
氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，
左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。
二、盤式制動器的安裝
·首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。
·將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.
·裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中央與制動盤厚度中央成一直線,安裝位置尺寸見結構圖.
三、盤式制動器調試
·調整氣壓值，其范圍為5~7巴。
·正常工作錢，首先是制動器試動作幾回，檢驗制動器有無異?，F(xiàn)象。
·摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。
氣動嵌盤式制動器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.
7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等規格，每種規格制動器的一種盤徑可進行四級制動力矩調整匹配氣包采用進口鋁合金氣包，性能可靠穩定，密封性能好，體積小，重量輕，根據使用性能要求分A型、B型,C型，D型，F(xiàn)型
四、盤式制動器維修
當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：
1、氣缸， 2、右制動臂 3、復位彈簧 5、活塞桿 6、調整桿 7、螺母 8、左制動臂 9、基座 10、制動塊11、彈簧鋼絲 12、摩擦片
氣動制動器工作原理是通過給氣動制動器的氣包里輸入有壓力的氣體，從而推動活塞做直線運動，而達到降制動器的摩擦塊壓緊制動輪從而產生摩擦力而制動功能。氣動制動器靠空壓來連結，靠復歸彈簧來放開，圓盤靠空氣壓沿軸方向滑動，接觸摩擦板。圓盤、摩擦板等，被組裝到輪轂上，成為一體化構造。摩擦板可用擰開調整螺帽的方式進行分解，交換簡單。氣動制動器是用帶楔的圓錐形軸套管往軸上安裝，擁有摩擦板可在保持機械設備原樣的情況下進行交換的構造?？堪惭b在帶輪轂的圓盤上的冷卻片來散發因摩擦而產生的熱量。摩擦板是雙切口對開式，通過帶輪轂圓盤的孔，用螺絲刀把埋頭螺釘取出來后即可交換摩擦板。氣動制動器具有良好的散熱性，可廣泛應用在包裝機械、電線電纜設備、薄頁紙及瓦楞紙等工業。
氣動制動器也成通氣剎車，意思就是有個氣飽通過通氣來施壓讓嵌口緊閉達到制動效果，這種工業使用比較廣泛。說道氣動制動器還分為常閉制動器和常開制動器，常閉制動器就是沒用工作的情況下它的嵌口是一直打開的，工作時候通氣就抱閘，就形成剎車。
